项目案例

某石油化工B1-3.43/1.0高效拖动机组

某热力公司 B1-1.3/0.25背压式拖动异步电机水泵三位一体机组

某水泥厂 N6-1.0凝汽式余热回收发电机组

25-3.43/0.785抽凝汽式改造B15-3.43/0.785背压式发电机组

工业汽轮机余热发电原理

企业余热先经过余热锅炉将热能转化为蒸汽送入汽轮机膨胀做功，冲转汽轮机转动（热能转换成机械能），汽轮机带动发电机发电（机械能转化为电能），做功后的乏汽排入凝汽器中凝结成水作为除氧器供水，或做功后排入蒸汽管路继续用于生产过程中。

案例说明

  某橡集团炭黑工业研究设计院生产基地，在生产炭黑工艺过程中产生高温气体。我公司通过炭黑尾气专用锅炉，将气体热能转化为蒸汽，再通过汽轮机发电机组将热能转化为电能。

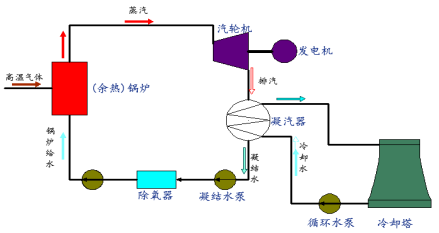

余热发电示意图

机组运行收益

项目配备3MW炭黑尾气发电装置，年可发电2100万kWh（每年按7000h计算），增加发电收益1365万元，年节约标煤8484t，减排二氧化碳21151t。

利用热网压差发电原理

热电企业在向周边用户输送蒸汽时，供求压力、温度存在不匹配现象，一般采用减温减压器进行调节。大量的高品质热能通过减温减压器转化成了低品位热能，使得可用焓降减小，造成了极大的浪费，并且不符合能量梯级利用的原则。我公司提出背压式机组代替减温减压器技术，在保证供热的同时，利用压差进行发电或驱动设备，实现能源的梯级利用。 背压式机组代替减温减压器，即按照高压新蒸汽-背压机组-供热的原则，以热定电，充分发挥背压机组梯级用能的节能效果，将用能合理分配，达到最大限度减少热能浪费，是一项投资少、效益高的节能项目。

案例说明

某热电厂大机组抽汽1.3MPa，290℃新蒸汽外供，用汽单位需要0.5MPa、151℃蒸汽，蒸汽用量为20t/h，原热电厂与用汽单位之间采用减温减压器进行蒸汽压力、温度的调节。我公司采用背压式机组代替减温减压器，在保证供热的同时利用蒸汽压差发电。

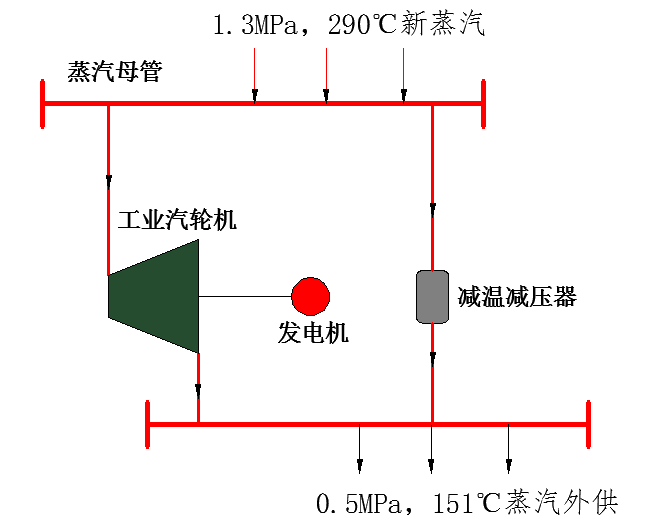

压差发电示意图

机组运行收益

蒸汽经背压机组每小时可发电160kW。年可新增发电量1120MWh（全年按7000h计算）,年节约标煤452吨，年减排二氧化碳1128吨，年可增发电收益72.8万元(每kWh电按0.65元计算)。

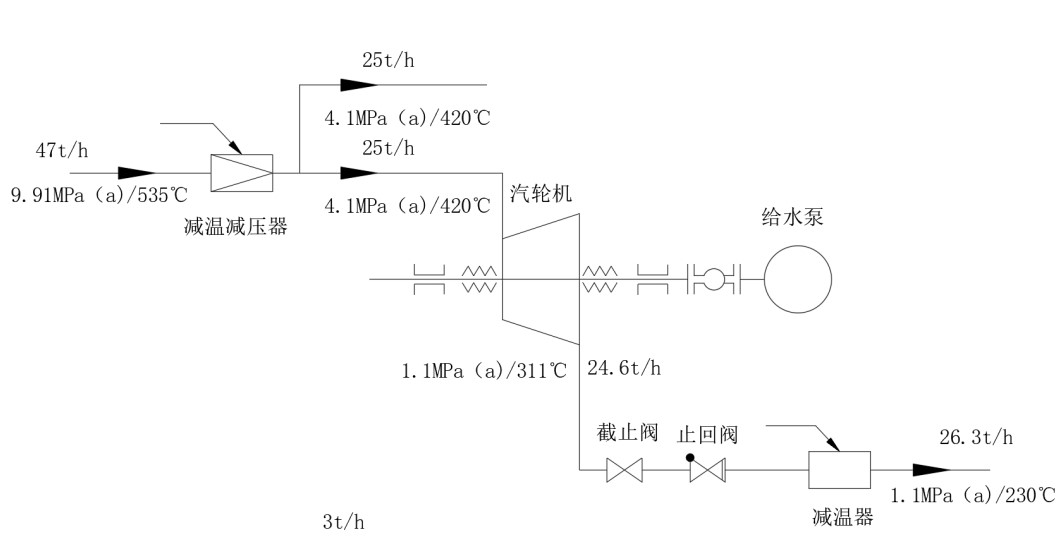

方案流程

汽轮机参数

型号B1.6-4.1/1.1转子型式单级
功率1600kW进汽参数25t/h 4.0MPa(g)/420℃
转速3000rpm排汽参数1.1MPa(g)/288℃

经济效益

改造完成后，每小时可减少水泵电机用电量3200kWh。电价按0.3元/kWh，年按8000h计算，年节约电费768万元。

社会效益

本方案实施后，年可节约标煤8156t，减排二氧化碳19982t，减排二氧化硫876t，减排氮氧化物388t。

投 资

本方案预估投资210万元/套 （包含设备费175万元、所供设备安装费 35万元，不包含减温减压器及减温器）

投资回收期

设备投资回收期约4个月

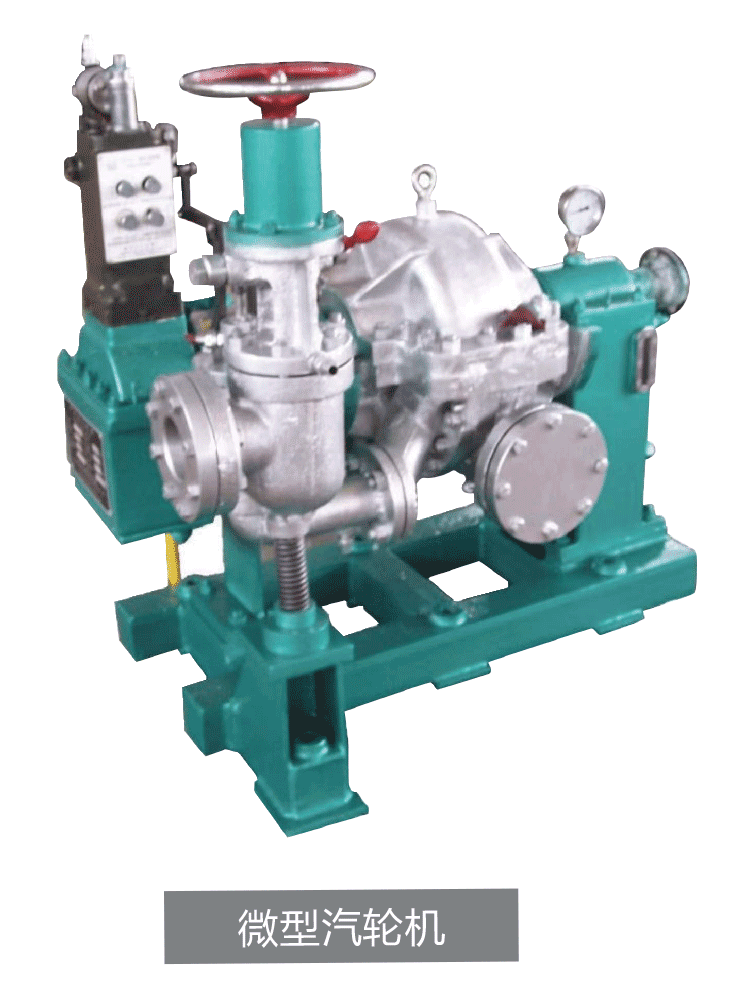

微型汽轮机

A.很多化工企业，1-3吨/小时低品位蒸汽或废热多数都排放掉，非常浪费；

B.偏远山村、高山林场等居住分散，相距城市遥远，用电十分不便，而这些地区有丰富的可再生可燃物资源，可以作为小型锅炉的燃料，加上一台微型汽轮发电机就可以解决用电问题，机动灵活；

为此，我公司研发了微型汽轮机，通过对企业低品位废热、废气的回收利用，带动汽轮发电机发电，为企业节能减排，增收创效；同时，此机型也能解决偏远地区用电不便的问题。
